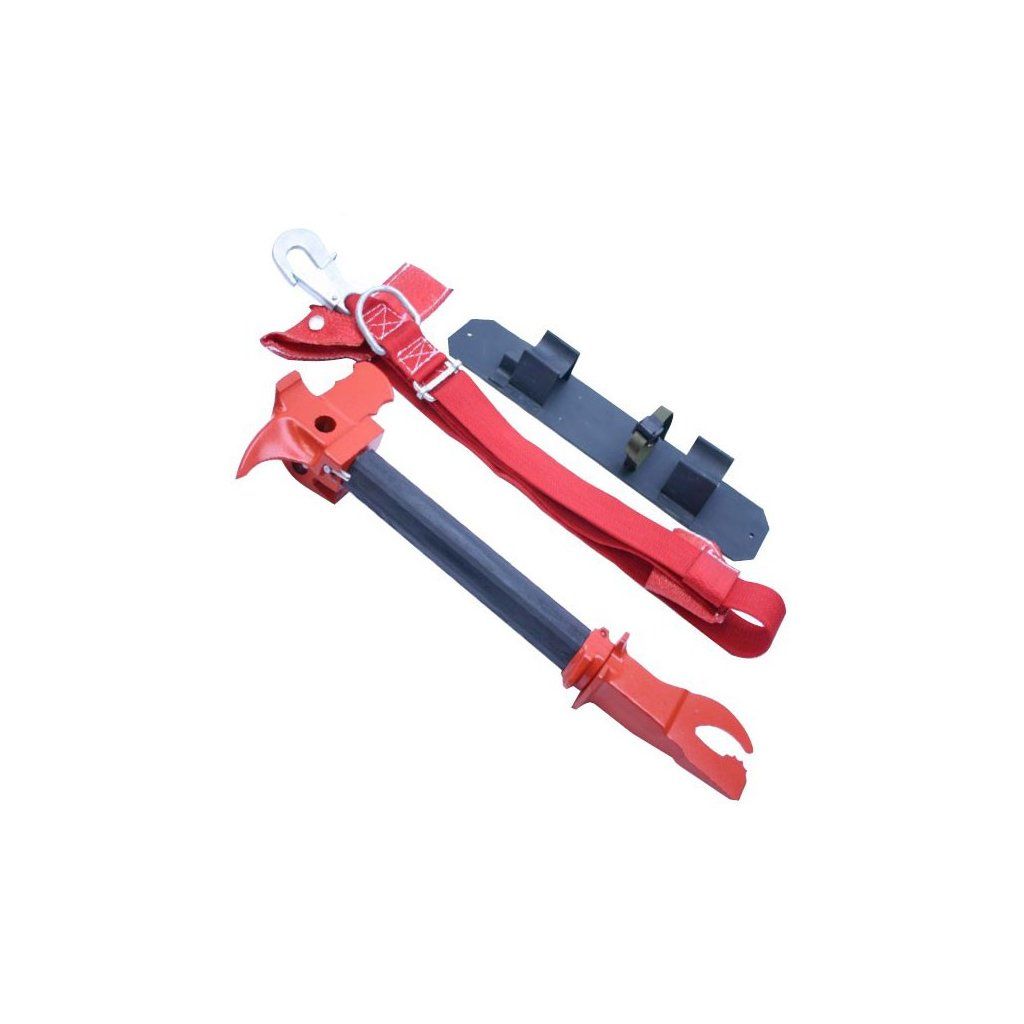

Vyprošťovací variabilní nástroj VRVN 1-220 bez řetězového úvazku
Kód: 11726Podrobný popis
Základní specifikace vyprošťovacího variabilního nástroje VRVN 1–220 bez řetězového úvazku
Flexibilita využití a nenáročnost na zacházení s nástrojem předurčují VRVN 1–220 k použitie jako ideální nástroj pro záchranářské týmy, hasiče, armádu a ostatní organizace zabývající se záchranou lidských životů při haváriích, požárech, zemětřeseních a jiných živelných pohromách.+
| Název parametru | Značka | Jednotky | ||||
| Hmotnost: | ||||||
| Celková | M | 4,55 kg | ||||
| Hlavice s rukojetí | M | 2,85 kg | ||||
| otvírák s pákou | M | 1,7 kg | ||||
| Zatěžovací ohybový moment: | ||||||
| na rukojeti hlavice jmenovitý | T | 220 Nm | ||||
| na páce otvíráku jmenovitý | T | 160 Nm | ||||
| Síly odpovídající ohybovým momentům: | ||||||
| na rukojeti hlavice jmenovitá | F | 735 N | ||||
| na páce otvíráku jmenovitá | F | 565 N | ||||
| zkušební síla pro pás v tahu | F | 10 kN | ||||
| zkušební síla pro karabinu | F | 12 kN | ||||
| zkušební síla pro roztažení | ||||||
| polospony v svaru | F | 5 kN | ||||
TRANSPORT NÁSTROJE K ZÁSAHU
Nesení v ruce
| Zavěšení na rameni
|
Uložení na zádech
| Vyjmutí z transportného pásu
|
Uchopení složeného nástroje
| Zavěšení otvíráku v pásu, práce s rozděleným nástrojem
|
ROZDĚLENÍ NÁSTROJE NA DVĚ SAMOSTATNÉ ČÁSTI
Rozdělení nástroje na dvě samostatné části se provede takto:
- nástroj uchopíme pravou rukou tak, aby hlavice bola vpravo, sekací ostří vodorovně a směřovalo od těla pracovníka¨
- odjistíme pojistku přestavením o 90° směrem vzhůru
- vysuneme otvírák s pákou z rukojeti tak, aby barevná ryska na páce bola v rovině dna rukojeti
- otočíme otvírákem o 180° kolem podélné osy páky směrem od sebe, po směru hodinových ručiček. Předlité vybrání na lemu otvíráku je nahoře
- vysuneme otvírák o zbývajících 80mm v směru podélné osy montáž provádíme v opačném pořadí úkonů jako demontáž.
Odjištění nástroje – otvíráku
| Vysunutí otvíráku a otočení o 180° kolem podélné osy – ryska na páce v rovině dna rukojeti
|
Vysunutí páky z rukojeti
| Rozdělený nástroj
|
PRORÁŽENÍ OTVORŮ V PLECHU, PROBÍJENÍ SKEL S VÝZTUŽÍ | |
Prorážení hrotem víceúčelové hlavice
| Prorážení sekací částí víceúčelové hlavice
|
Prorážení sekáčem otvíráku s využitím hlavice jako tlouku; otvírák odjištěn
| Prorážení skla s výztuží hrotem otvíráku
|
ŘEZÁNÍ TEXTILIÍ, PLACHTOVIN, TENKÝCH IZOLAČNÍCH OBALŮ | |
Prořezávání textilních či fóliových krytin pomocí břitu pod hrotem
| Prosekávání tenkých izolačních obalů břitem pod prorážecím hrotem
|
ODSEKÁVÁNÍ NÝTŮ, SVORNÍKŮ, MATIC, POVOLOVÁNÍ ZÁVITŮ | |
Otvírák použít jako sekáč, hlavice s rukojetí jako tlouk, nástroj odjištěn
| Povolování matic naseknutím sekací částí otvíráku
|
VYRÁŽENÍ – ZARÁŽENÍ ČEPŮ, KOLÍKŮ, SVORNÍKŮ, ZÁVĚSŮ | |
Vyrážení čepů, závěsů sekáčem s hlavicí, nástroj odjištěn
| Narážení kolíků pomocí hlavice a otvíráku, nástroj odjištěn
|
DĚLENÍ PLECHU POMOCÍ OTVÍRÁKU, ROZŠIŘOVÁNÍ OTVORŮDo proraženého otvoru zasuneme břitem opatřené rameno otvíráku a střídavým natáčením kolem ozubené opěrky a zasouváním nástroje se „stříhá“/dělí plech. | |
Dělení plechů otvírákem v spojení s celým nástrojem, otvírák odjštěn
| Dělení slabých plechů samotným otvírákem
|
DĚLENÍ MATERIÁLU PŘESEKÁVÁNÍM | |
Dělení lanek, výztuží, vodičů přesekáváním na volné ploše otvíráku
| Přesekávání hadic, lan, kabelů na tvrdé podložce
|
Páčení
| Destrukce strhávání plechových krytin
|
Dělení prken prorážecím hrotem
| Odpáčení pomocí hlavice s vloženou pákou otvíráku – zvětšení páčící síly
|
OHÝBÁNÍ PROFILŮ, UZAVŘENÍ POTRUBÍ ZMÁČKNTÍM PROFILU | |
Ohýbání kolem vložené páky otvíráku do víceúčelové hlavice
| Smáčknutí potrubí medzi prorážecím hrotem a pákou otvíráku
| ||
VYTVOŘENÍ KOTVY PRO ZACHYCENÍ VÁZACÍCH PROSTŘEDKŮ | |||
Otvírák jako kotva v měkké půdě. Víceúčelová hlavice jistí kotvu proti vysmeknutí
| Víceúčelová hlavice jako kotva v dřevě. Jištění zátěží na rukojeti
| ||
Otvírák jako kotva v štěrbině
| Víceúčelová hlavice jako kotva – úchyt za přírubu rukojeti
| ||
PŘIBLIŽOVÁNÍ A ZDVÍHÁNÍ NAVÍJENÍM TAŽNÝCH PÁSŮ, LAN | |||
Uchycení vázacího prostředku medzi páku otvíráku a víceúčelovou hlavici
| Navíjení na sekací část hlavice – osová síla v páce 5.10 kN
| ||
Navíjení do volného konce na hlavici při ukotveném otvíráku
| Zdvíhání břemen
| ||
VLEČENÍ DŘEV, PLECHŮ | |||
Vlečení dřev zaseknutým odjištěným nástrojem
| Vlečení plechů pomocí otvíráku
| ||
NADZDVIHOVÁNÍ BŘEMEN A JEJICH JIŠTĚNÍ | |||
 |  | ||
 |  | ||
POUŽITÍ NÁSTROJE JAKO PODPĚRY | |||
 |  | ||
 | |||
NÁSTROJ JAKO NOUZOVÝ STUPEŇ | |||
 | |||
ÚDRŽBA
Povrch nástroje je chráněn antikorozním kovovým povlakem proti oxidaci. Pojistný mechanismus je vyroben z nerezové oceli a nástroj tudíž nevyžaduje zvláštní údržbu. K čištění nástroje možno použít běžné čistící prostředky, krom prostředků na bázi chlorových sloučenin v oblasti rukojeti.
Ostření
Nástroj možno v případě potřeby ostřit dle uvedeného schématu. Ostření nesmí změnit tvrdost funkčních částí, (břity se nesmí vyžíhat) došlo by k změnám důležitých mechanických vlastností ostří.
Bezpečnostní opatření na nástroji
Otvírák nástroje je v směru k páce opatřen lemem zabraňujícím ohrožení rukou pracovníka při páčení či odtlačování břemen. Při páčení sú ozuby opatřeny bezpečnostní zarážkou.
Dodatočné parametre
| Kategória: | Nože a ručné náradie na vyslobodzovanie |
|---|---|
| Záruka: | 2 roky |
