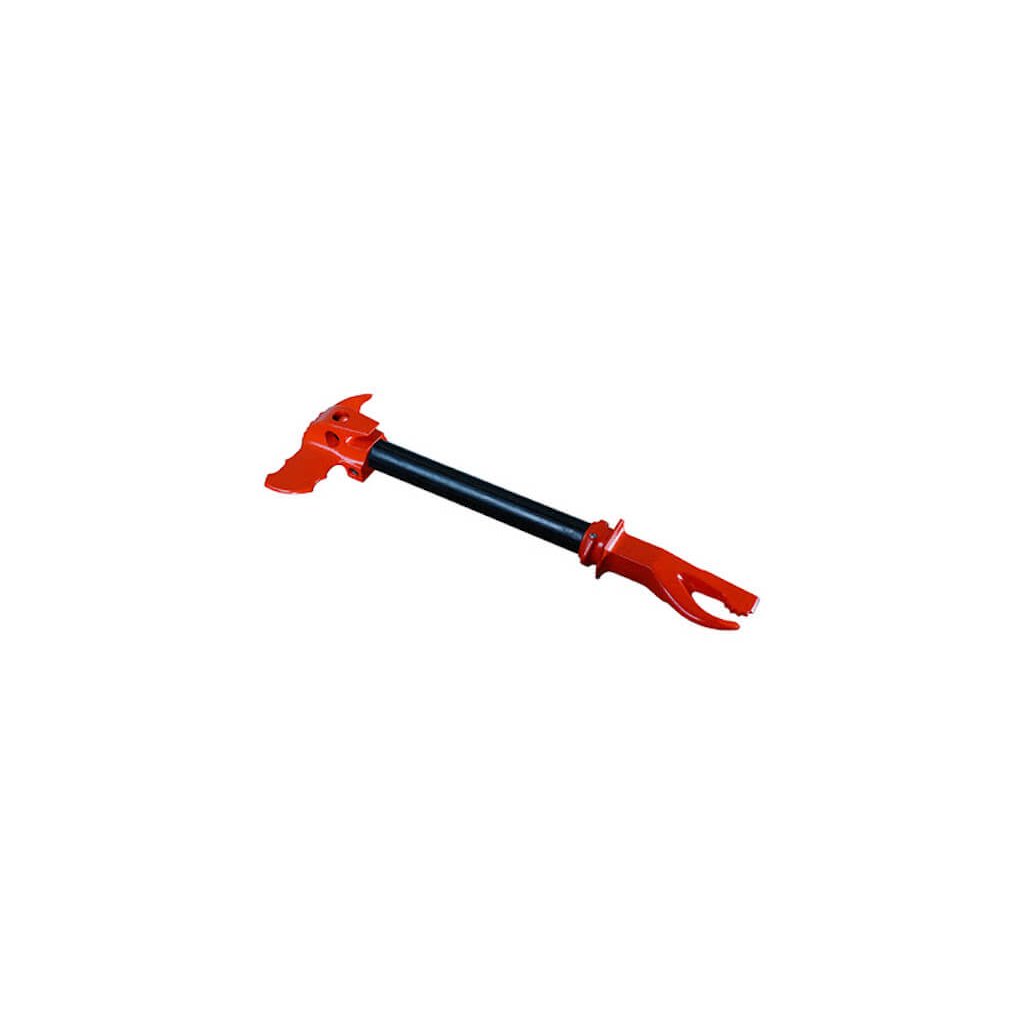

Variabilní vyprošťovací nástroj VRVN-1 Bez řetězového úvazku
Kód: 11726Detailní popis produktu
Základní specifikace variabilního vyprošťovacího nástroje VRVN-1
Flexibilita využití a nenáročnost na zacházení s nástrojem předurčují VRVN 1–220 k použití jako ideální nástroj pro záchranářské týmy, hasiče, armádu a ostatní organizace zabývající se záchranou lidských životů při haváriích, požárech, zemětřeseních a jiných živelných pohromách.+
| Název parametru | Značka | Jednotky | ||||
| Hmotnost: | ||||||
| Celková | M | 4,55 kg | ||||
| Hlavice s rukojetí | M | 2,85 kg | ||||
| otvírák s pákou | M | 1,7 kg | ||||
| Zatěžovací ohybový moment: | ||||||
| na rukojeti hlavice jmenovitý | T | 220 Nm | ||||
| na páce otvíráku jmenovitý | T | 160 Nm | ||||
| Síly odpovídající ohybovým momentům: | ||||||
| na rukojeti hlavice jmenovitá | F | 735 N | ||||
| na páce otvíráku jmenovitá | F | 565 N | ||||
| zkušební síla pro pás v tahu | F | 10 kN | ||||
| zkušební síla pro karabinu | F | 12 kN | ||||
| zkušební síla pro roztažení | ||||||
| polospony ve svaru | F | 5 kN | ||||
TRANSPORT NÁSTROJE K ZÁSAHU
|
Nesení v ruce
|
Zavěšení na rameni
|
|
Uložení na zádech
|
Vyjmutí z transportního pásu
|
|
Uchopení složeného nástroje
|
Zavěšení otvíráku v pásu, práce s rozděleným nástrojem
|
ROZDĚLENÍ NÁSTROJE NA DVĚ SAMOSTATNÉ ČÁSTI
Rozdělení nástroje na dvě samostatné části se provede takto:
- nástroj uchopíme pravou rukou tak, aby hlavice byla vpravo, sekací ostří vodorovně a směřovalo od těla pracovníka¨
- odjistíme pojistku přestavením o 90° směrem vzhůru
- vysuneme otvírák s pákou z rukojeti tak, aby barevná ryska na páce byla v rovině dna rukojeti
- otočíme otvírákem o 180° kolem podélné osy páky směrem od sebe, po směru hodinových ručiček. Předlité vybrání na lemu otvíráku je nahoře
- vysuneme otvírák o zbývajících 80mm ve směru podélné osy montáž provádíme v opačném pořadí úkonů jako demontáž.
|
Odjištění nástroje – otvíráku
|
Vysunutí otvíráku a otočení o 180° kolem podélné osy – ryska na páce v rovině dna rukojeti
|
|
Vysunutí páky z rukojeti
|
Rozdělený nástroj
|
PRORÁŽENÍ OTVORŮ V PLECHU, PROBÍJENÍ SKEL S VÝZTUŽÍ |
|
|
Prorážení hrotem víceúčelové hlavice
|
Prorážení sekací částí víceúčelové hlavice
|
|
Prorážení sekáčem otvíráku s využitím hlavice jako tlouku; otvírák odjištěn
|
Prorážení skla s výztuží hrotem otvíráku
|
ŘEZÁNÍ TEXTILIÍ, PLACHTOVIN, TENKÝCH IZOLAČNÍCH OBALŮ |
|
|
Prořezávání textilních či fóliových krytin pomocí břitu pod hrotem
|
Prosekávání tenkých izolačních obalů břitem pod prorážecím hrotem
|
ODSEKÁVÁNÍ NÝTŮ, SVORNÍKŮ, MATIC, POVOLOVÁNÍ ZÁVITŮ |
|
|
Otvírák použít jako sekáč, hlavice s rukojetí jako tlouk, nástroj odjištěn
|
Povolování matic naseknutím sekací částí otvíráku
|
VYRÁŽENÍ – ZARÁŽENÍ ČEPŮ, KOLÍKŮ, SVORNÍKŮ, ZÁVĚSŮ |
|
|
Vyrážení čepů, závěsů sekáčem s hlavicí, nástroj odjištěn
|
Narážení kolíků pomocí hlavice a otvíráku, nástroj odjištěn
|
DĚLENÍ PLECHU POMOCÍ OTVÍRÁKU, ROZŠIŘOVÁNÍ OTVORŮDo proraženého otvoru zasuneme břitem opatřené rameno otvíráku a střídavým natáčením kolem ozubené opěrky a zasouváním nástroje se „stříhá“/dělí plech. |
|
|
Dělení plechů otvírákem ve spojení s celým nástrojem, otvírák odjštěn
|
Dělení slabých plechů samotným otvírákem
|
DĚLENÍ MATERIÁLU PŘESEKÁVÁNÍM |
|
|
Dělení lanek, výztuží, vodičů přesekáváním na volné ploše otvíráku
|
Přesekávání hadic, lan, kabelů na tvrdé podložce
|
|
Páčení
|
Destrukce strhávání plechových krytin
|
|
Dělení prken prorážecím hrotem
|
Odpáčení pomocí hlavice s vloženou pákou otvíráku – zvětšení páčící síly
|
OHÝBÁNÍ PROFILŮ, UZAVŘENÍ POTRUBÍ ZMÁČKNTÍM PROFILU |
|
|
Ohýbání kolem vložené páky otvíráku do víceúčelové hlavice
|
Smáčknutí potrubí mezi prorážecím hrotem a pákou otvíráku
|
||
VYTVOŘENÍ KOTVY PRO ZACHYCENÍ VÁZACÍCH PROSTŘEDKŮ |
|||
|
Otvírák jako kotva v měkké půdě. Víceúčelová hlavice jistí kotvu proti vysmeknutí
|
Víceúčelová hlavice jako kotva ve dřevě. Jištění zátěží na rukojeti
|
||
|
Otvírák jako kotva ve štěrbině
|
Víceúčelová hlavice jako kotva – úchyt za přírubu rukojeti
|
||
PŘIBLIŽOVÁNÍ A ZDVÍHÁNÍ NAVÍJENÍM TAŽNÝCH PÁSŮ, LAN |
|||
|
Uchycení vázacího prostředku mezi páku otvíráku a víceúčelovou hlavici
|
Navíjení na sekací část hlavice – osová síla v páce 5.10 kN
|
||
|
Navíjení do volného konce na hlavici při ukotveném otvíráku
|
Zdvíhání břemen
|
||
VLEČENÍ DŘEV, PLECHŮ |
|||
|
Vlečení dřev zaseknutým odjištěným nástrojem
|
Vlečení plechů pomocí otvíráku
|
||
NADZDVIHOVÁNÍ BŘEMEN A JEJICH JIŠTĚNÍ |
|||
 |
 |
||
 |
 |
||
POUŽITÍ NÁSTROJE JAKO PODPĚRY |
|||
 |
 |
||
 |
|||
NÁSTROJ JAKO NOUZOVÝ STUPEŇ |
|||
 |
|||
ÚDRŽBA
Povrch nástroje je chráněn antikorozním kovovým povlakem proti oxidaci. Pojistný mechanismus je vyroben z nerezové oceli a nástroj tudíž nevyžaduje zvláštní údržbu. K čištění nástroje lze použít běžné čistící prostředky, krom prostředků na bázi chlorových sloučenin v oblasti rukojeti.
Ostření
Nástroj lze v případě potřeby ostřit dle uvedeného schématu. Ostření nesmí změnit tvrdost funkčních částí, (břity se nesmí vyžíhat) došlo by k změnám důležitých mechanických vlastností ostří.
Bezpečnostní opatření na nástroji
Otvírák nástroje je ve směru k páce opatřen lemem zabraňujícím ohrožení rukou pracovníka při páčení či odtlačování břemen. Při páčení jsou ozuby opatřeny bezpečnostní zarážkou.
Doplňkové parametry
| Kategorie: | Nářadí |
|---|---|
| Záruka: | 2 roky |
