Podtlakové regulátory
Podtlakové regulátory slouží k přesnému řízení vakua při odsávání sekretů a tělních tekutin ve zdravotnických zařízeních, ambulancích, sanitních vozech i dalších pracovištích. V kategorii najdete řešení pro pracoviště s centrálním rozvodem vakua i sací ejektory pro použití tam, kde je k dispozici tlakový kyslík nebo vzduch. Při výběru je důležité zohlednit zejména zdroj podtlaku, požadovaný rozsah regulace a způsob připojení. Správně zvolený regulátor podtlaku pomáhá zajistit bezpečné a dobře kontrolovatelné odsávání. Prohlédněte si dostupné varianty a vyberte řešení odpovídající vašemu způsobu použití.
Řazení produktů
Výpis produktů
Kód: 19112
Kód: 19163
Kód: 19169
Ovládací prvky výpisu
Podtlakové regulátory slouží k plynulé regulaci vakua při odsávání sekretů a tělních tekutin. Prvním krokem při výběru je zjistit, zda máte k dispozici centrální rozvod vakua. Pokud ano, používá se regulátor MEDIEVAC+. Pokud centrální vakuum k dispozici není, lze podtlak vytvořit například sacím ejektorem MEDIEJECT II napájeným tlakovým kyslíkem nebo vzduchem.
Regulátory řady MEDIEVAC+ jsou dostupné ve variantách s maximálním podtlakem -250, -600 a -950 mbar a sací kapacitou 70 l/min ±5. Sací ejektor MEDIEJECT II vytváří podtlak přibližně -80 kPa a při vstupním tlaku 4 bary má maximální spotřebu plynu 25 l/min.
Kategorie je určena zejména pro zdravotnická zařízení, ambulance, sanitní vozy, záchranné složky a další pracoviště, kde je potřeba zajistit řízené odsávání. Při výběru rozhoduje především dostupný zdroj vakua, potřebný rozsah podtlaku a způsob připojení.
Jak se liší MEDIEVAC+ a MEDIEJECT II
MEDIEVAC+ je regulátor podtlaku, zatímco MEDIEJECT II je sací ejektor. Hlavní rozdíl spočívá ve způsobu vzniku vakua.
MEDIEVAC+ existující podtlak pouze reguluje. Připojuje se k centrálnímu rozvodu vakua a požadovaná úroveň sání se nastavuje ovládacím kolečkem. Aktuální hodnotu lze sledovat na manometru s barevně odlišenou stupnicí.

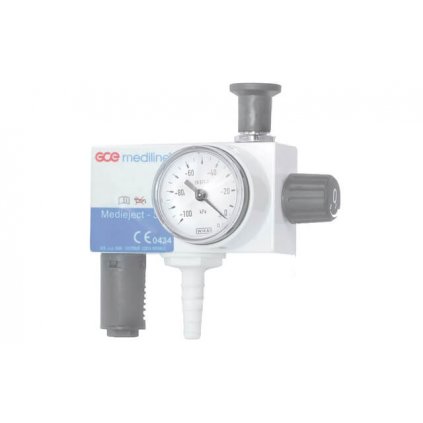

MEDIEJECT II naopak podtlak vytváří sám pomocí Venturiho principu z proudu tlakového kyslíku nebo vzduchu. Potřebuje tedy zdroj plynu s provozním tlakem přibližně 4–5 bar, například centrální rozvod nebo tlakovou láhev s odpovídajícím redukčním ventilem.
Pokud máte centrální rozvod vakua, je obvykle vhodnou volbou regulátor. Ejektor se používá tam, kde chcete vytvořit vakuum z dostupného zdroje tlakového plynu.
Jakou hladinu podtlaku zvolit
Verzi regulátoru MEDIEVAC+ je vhodné vybírat podle požadovaného rozsahu regulace a charakteru použití, nikoliv podle velikosti pracoviště.
Nižší rozsah podtlaku může být vhodný v situacích, kde je potřeba pracovat s nižšími hodnotami sání. Vyšší rozsahy poskytují větší rezervu při odsávání hustších sekretů nebo v aplikacích vyžadujících vyšší podtlak.
Verze MEDIEVAC+ 250 je vybavena pojistným ventilem, který se otevírá při maximální hodnotě přibližně -290 mbar a omezuje další zvýšení podtlaku.
| Varianta | Zdroj vakua | Max. podtlak | Kapacita / spotřeba |
|---|---|---|---|
| MEDIEVAC+ 250 | centrální rozvod vakua | -250 mbar (pojistný ventil cca -290 mbar) |
70 l/min ±5 |
| MEDIEVAC+ 600 | centrální rozvod vakua | -600 mbar | 70 l/min ±5 |
| MEDIEVAC+ 1000 | centrální rozvod vakua | -950 mbar | 70 l/min ±5 |
| MEDIEJECT II | tlakový O₂ nebo vzduch | cca -80 kPa (-0,8 bar) | max. 25 l/min plynu při 4 bar |
Vyšší číslo u regulátorů MEDIEVAC+ znamená širší rozsah regulace podtlaku, nikoliv automaticky vyšší sací průtok.
Co k regulátoru potřebujete navíc
Samotný regulátor je pouze jednou částí odsávací sestavy. Pro kompletní a bezpečné odsávání je zpravidla potřeba také sběrná nebo bezpečnostní láhev, odsávací hadice a odpovídající připojovací prvky.
Bezpečnostní láhev MEDICOLLECT o objemu 100 ml obsahuje ventil proti přetečení, který pomáhá chránit regulátor a centrální rozvod před průnikem odsátého materiálu. Podle údajů výrobce lze láhev autoklávovat při 134 °C po dobu 18 minut.
Pro zvýšení ochrany systému se používá také vhodný filtr. Před objednáním doporučujeme vždy ověřit, zda kupujete samostatný regulátor, nebo kompletní variantu obsahující bezpečnostní láhev, filtr a případně hadici.
Pro kompletní odsávací sestavu počítejte nejen s regulátorem, ale také s vhodnou sběrnou nádobou, hadicí a ochranou proti přetečení.
Kdy se regulátor nebo ejektor pořizuje
Typickým důvodem nákupu regulátoru je dovybavení nového lůžka, ambulance nebo ordinace, kde je centrální rozvod vakua již připraven, ale chybí koncové regulační zařízení.
Sací ejektor se používá zejména tam, kde není centrální rozvod vakua, ale je k dispozici tlakový kyslík nebo vzduch. Může jít například o sanitní vozidla, transportní systémy, ošetřovny nebo další mobilní aplikace.
U modelu MEDIEJECT II výrobce uvádí kompatibilitu s požadavky normy EN 1789 pro sanitní vozidla a také MRI kompatibilitu. Konkrétní vhodnost zařízení pro dané pracoviště je vždy nutné posuzovat podle dokumentace výrobce a požadavků provozovatele.
U provedení montovaného na medilištu je třeba počítat také s propojovací hadicí. U některých konfigurací je použita hadice délky 1,5 m a sestava regulátoru s bezpečnostní láhví má výšku přibližně 265 mm.
Časté dotazy k podtlakovým regulátorům
Související produkty a kategorie
Co je dobré vědět
Co rozhoduje při výběru
Nejdříve ověřte dostupný zdroj vakua. Pokud máte centrální rozvod, vybíráte regulátor. Pokud chcete vytvářet podtlak z tlakového plynu, je vhodným řešením sací ejektor.
Z čeho vycházejí parametry
Uvedené hodnoty podtlaku, průtoku a spotřeby vycházejí z technických parametrů konkrétních modelů řad MEDIEVAC+ a MEDIEJECT II.
Co tvoří kompletní sestavu
Regulátor je pouze jednou částí odsávacího systému. Podle konkrétní konfigurace je potřeba doplnit sběrnou nebo bezpečnostní láhev, filtr, hadici a odpovídající připojení.
Na co dát pozor
Před objednáním ověřte rozsah podtlaku, typ rychlospojky, kompatibilitu příslušenství a požadavky konkrétního pracoviště. Použití zdravotnického prostředku se vždy řídí dokumentací výrobce.
